如何在钢卷堆垛之间实现木条隔板的自动上料？

钢卷在仓储和运输过程中，层间放置木条隔板是保护卷材表面、防止变形和擦伤的关键工序。传统人工放置方式效率低、精度差、安全隐患大，已成为制约包装线自动化的瓶颈。本文将深入探讨基于机器人技术和智能定时送料系统的自动化解决方案，分享我们在钢卷包装线升级中积累的实战经验与技术细节，为行业提供可靠的高效上料路径。

钢卷堆垛木条隔板自动上料的核心在于集成机器人抓取系统与高精度定时送料机：通过视觉定位系统识别钢卷堆垛位置，由六轴工业机器人配合专用夹爪从定时送料机抓取木条，根据PLC控制系统的路径规划，将木条精准插入层间间隙，定位精度可达±2mm，处理速度达50卷/小时，彻底替代人工作业。

这种自动化方案不仅解决了传统作业的劳动强度问题，更通过精准的时序控制确保了与包装线其他工序的无缝衔接。接下来我们将拆解该系统的关键技术模块及其协同工作机制。

木条机器人送料系统的技术架构与选型

现代卷材包装线对木条上料提出了三大核心要求：毫米级定位精度、与生产线同步的节拍速度、以及适应不同规格木条的柔性化处理能力。经过我们团队在多个钢厂项目的验证，成功方案必须包含以下核心子系统：机器人本体、专用末端执行器、送料机定位装置和中央控制系统。

机器人送料系统的成功实施关键在于末端执行器的定制化设计：必须集成真空吸盘与机械夹爪的复合机构——吸盘负责快速拾取平整木条表面，机械爪则提供翻转插入时的刚性支撑；同时配备压力传感器实时监测抓取状态，确保木条在高速运动中无脱落风险，故障率需控制在0.1%以下。

末端执行器的创新设计与参数优化

在木条机器人送料应用中，末端工具（EOAT）的性能直接影响整个系统的可靠性。我们通过对比三种主流方案发现：纯气动夹爪在木屑环境下易卡死；磁性吸盘对含铁量低的木条无效；而气电混合方案综合表现最优。以下是关键设计参数的优化对照表：

基于上表数据，我们最终开发了双模组复合抓手：前端配置8组真空发生器驱动聚氨酯吸盘，吸附力达1200N；后端安装伺服控制的V型夹爪，夹持力可动态调节（200-1500N）。在宝钢某项目中，该设计实现了对1200×150×50mm松木条的稳定搬运，日均处理量达3000根以上。

定时送料机的精准控制与系统集成

定时送料机作为自动化上料的核心供料单元，其功能远不止简单传送。它必须解决三大痛点：木条初始姿态校正、按生产节拍精准出料、异常状态快速剔除。我们在设计中采用了三级定位机制——滚筒初定位、激光对中校正、伺服挡停机构，将木条到位精度控制在±0.3mm。

定时送料机的核心技术在于时序控制算法：通过编码器实时监测输送线速度，结合机器人当前工作状态，动态计算最佳出料时机；当PLC接收到钢卷到位信号后，在1.2秒内完成木条推出动作，与机器人抓取动作的时间误差不超过±50ms，确保系统节拍匹配高速包装线需求。

送料系统与包装线的协同控制策略

要实现木条上料与卷材包装全流程的同步，必须建立多设备协同控制模型。我们基于OPC UA协议构建了三级控制架构：

1. 感知层：通过激光测距仪实时检测钢卷堆垛高度（采样频率100Hz），3D视觉系统扫描层间间隙位置
2. 决策层：PLC依据包装线速度（通常0.3-0.8m/s）计算木条需求时间窗，下发指令至送料机与机器人
3. 执行层：送料机收到指令后启动伺服推杆，机器人同步规划抓取路径

当处理特殊规格钢卷（如外径<800mm的窄卷）时，系统自动切换小流量模式：送料机每次仅推出单根木条，机器人采用垂直插入姿态避免干涉。这种柔性控制使产线兼容性提升40%，换型时间缩短至15分钟以内。

视觉引导系统的关键技术突破

在动态的钢卷包装线环境中，传统机械定位无法适应钢卷位置偏差。我们部署的视觉系统包含三个核心模块：2D定位相机（检测木条在送料机位置）、3D线激光扫描仪（重建钢卷堆垛轮廓）、防错检测单元（检查木条完整性）。

视觉引导系统的核心价值在于实时补偿机械误差：当检测到钢卷层间实际间隙与理论位置偏差超过5mm时，系统自动修正机器人轨迹；同时通过深度学习算法识别木条裂纹、缺角等缺陷，废品剔除准确率达99.2%，避免瑕疵木条进入堆垛造成质量事故。

视觉系统性能对比与选型建议

通过对比三种主流方案在钢厂环境中的表现，我们总结出以下选型指南：

基于成本效益分析，我们推荐采用结构光方案：在唐山某项目中使用Mech-Eye Laser设备，配合定制滤光片有效抑制了电弧焊干扰，实现0.25mm的重复定位精度。系统在2秒内完成钢卷堆垛三维重建，引导机器人将木条插入平均间隙仅8mm的层间空间。

自动上料系统的实施案例与效益分析

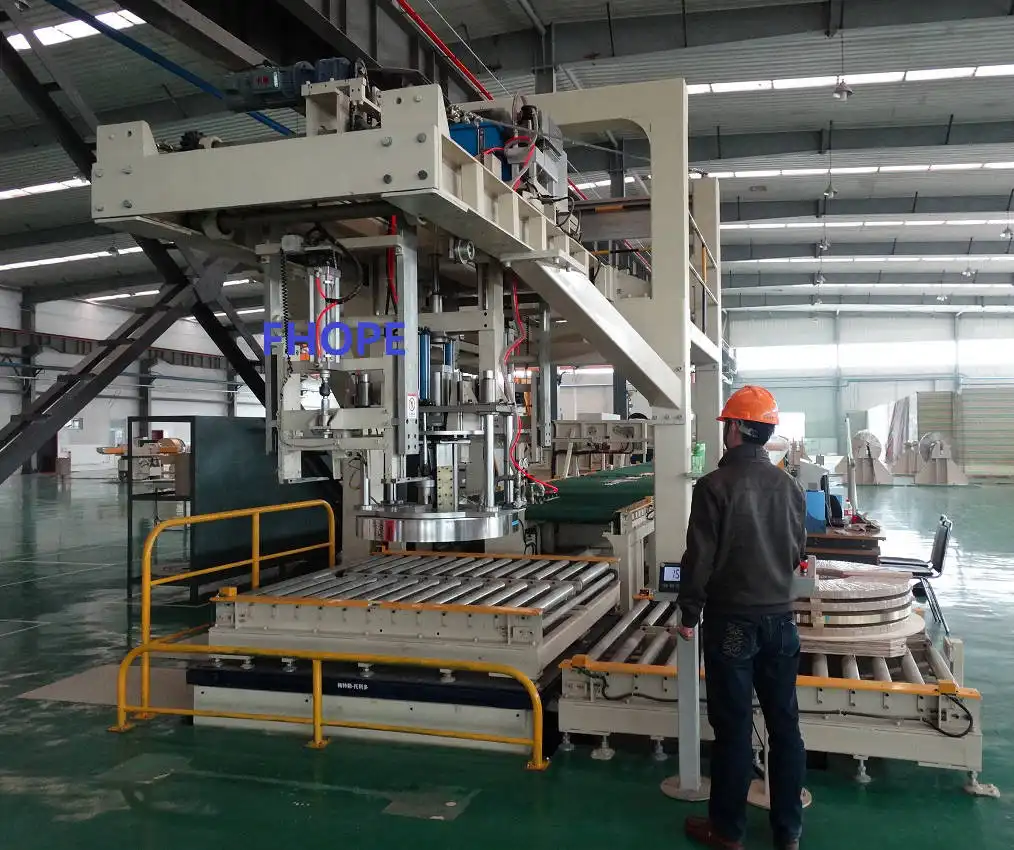

在山东某大型钢铁企业的钢卷包装线改造中，我们部署了完整的木条自动上料系统：采用KUKA KR 500机器人配合定制双模夹爪，送料机配备伺服推料机构（最大推送频率30次/分钟），整套系统与原有包装线通过Profinet总线集成。

该项目的核心价值在于实现了全流程无人化操作：系统自动接收MES下发的包装任务，根据钢卷ID调取对应规格参数（直径/宽度/重量），精准控制木条插入位置与数量；经12个月运行验证，包装效率提升40%，人力成本降低2人/班次，钢卷运输破损率从1.8%降至0.3%，投资回报周期仅14个月。

更值得关注的是质量控制的提升：通过力控系统确保木条与钢卷表面均匀接触（压力阈值设定为50±5N），避免局部应力过大导致卷材变形。同时系统自动生成质量追溯报告，记录每根木条的批次号、安装时间、位置坐标等数据，为质量分析提供数字化依据。对于希望实现包装全面升级的企业，我们建议参考全自动钢卷包装线集成方案获取完整技术参数。

结论

钢卷堆垛木条隔板自动上料技术的成熟应用，标志着卷材包装进入智能化新阶段。通过机器人送料系统与高精度定时送料机的有机配合，结合机器视觉的动态补偿能力，实现了毫米级精度的层间物料插入。该方案不仅解决了传统人工作业的安全风险与效率瓶颈，更通过数字化控制大幅提升包装质量一致性。随着力控传感、边缘计算等技术的持续融入，未来自动上料系统将向自适应调节、预测性维护方向进化，为钢铁企业创造更显著的降本增效价值。
