EMC 合规测试：降低自动化包装系统中的射频干扰

在高速运转的工业环境中，自动化包装系统，尤其是钢卷缠绕包装线，已成为提升效率的关键设备。然而，这些集成了伺服驱动、变频器、PLC和无线通信模块的复杂系统，常常成为潜在的射频干扰（RFI）发射源。作为长期深耕于工业包装设备设计与EMC合规测试的工程师，我深刻理解电磁干扰对生产线稳定性的致命威胁。未经有效控制的RFI不仅会导致包装机自身控制信号紊乱、传感器误触发，更可能干扰周边精密仪器，甚至违反严格的国际电磁兼容（EMC）法规，导致产品召回或市场准入受阻。本文将深入剖析自动化包装系统，特别是线圈包装机中的RFI根源、合规测试的核心要点，以及经过实战验证的抑制策略。

射频干扰（RFI）在自动化线圈包装机中主要由高频开关元件（如伺服驱动器、变频器）、大电流瞬变（如制动单元、接触器通断）及高速数据通信线路产生，其能量通过传导（电源线、信号线）和辐射（机箱缝隙、线缆天线效应）两种途径传播。有效的EMC合规测试（依据IEC/EN 61000-6系列、CISPR 11/32等标准）是识别、量化并最终降低这些干扰的唯一可靠途径，确保设备在预定电磁环境中稳定运行且不影响其他设备，这是出口欧盟及全球市场的强制性要求。

忽视EMC设计，代价远超预期。一次失败的测试或现场干扰事故带来的停产损失、整改成本及商誉损害，远高于前期投入的合规性设计与测试费用。接下来，我们将拆解包装机内部的“干扰黑匣子”，并系统性地介绍如何驯服这些电磁噪声。

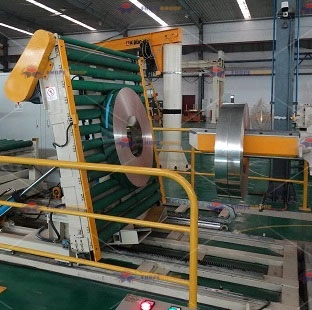

线缆缠绕包装机中的关键射频干扰源与传播路径

线圈缠绕包装机（如钢卷、线材卷、合金卷包装线）因其工艺特殊性，其干扰源和耦合路径比通用工业设备更复杂。核心干扰源首先是大功率伺服驱动系统：驱动转盘旋转、压臂动作的伺服电机驱动器内部IGBT的高速开关（kHz至MHz范围）产生极高的dv/dt和di/dt，这是宽带噪声的主要来源。其次是变频控制的输送辊道电机，其输出PWM波形含有丰富谐波。第三类是电磁阀和接触器线圈：在包装材料的切断、夹送、捆扎（如钢带或PET带）动作瞬间，线圈电流的突然中断会在其两端感应出上千伏的瞬态电压（反向电动势），并通过电源线或控制线传导出去，同时产生强烈的磁场辐射。

线缆缠绕包装机内的射频干扰主要通过三条路径传播：传导干扰（通过电源端口污染电网，影响同电网设备）、辐射干扰（通过机柜缝隙、未屏蔽线缆向空间发射，干扰无线设备或邻近敏感电路）和耦合干扰（干扰能量通过寄生电容或互感在相邻线缆或PCB走线间串扰，导致PLC误信号或传感器数据跳变）。针对传导干扰需进行CE（传导发射）测试（频率范围150kHz - 30MHz），针对辐射干扰需进行RE（辐射发射）测试（频率范围30MHz - 1GHz甚至6GHz）。

理解干扰源和传播机制是设计对策的基础。不同干扰源和路径需要差异化的抑制方案。

干扰源特性与抑制优先级分析

下表总结了线圈缠绕包装机中典型干扰源的特征、主要发射频段及对应的抑制策略优先级（基于整改成本与效果评估）：

值得注意的是，伺服驱动器和变频器通常贡献了系统70%以上的传导和辐射发射能量，应作为EMC设计的重中之重。在多个实际案例中，仅对伺服电机动力电缆加装屏蔽层并确保360°端接（使用金属编织网或EMC电缆接头），就能将30-100MHz频段的辐射骚扰降低15dBμV/m以上，这是实现RE测试达标的关键一步。同时，PLC数字I/O模块与现场传感器/执行器间的长距离非屏蔽电缆极易成为辐射天线或耦合路径，采用屏蔽双绞线（STP）并两端正确接地是性价比极高的解决方案。

EMC合规测试的核心标准与包装机专属测试要求

自动化包装系统的EMC测试并非单一标准可覆盖，需根据设备功能、使用环境及目标市场选择适用的标准组合。核心标准包括IEC/EN 61000-6-2（工业环境抗扰度）、IEC/EN 61000-6-4（工业环境发射）。对于包含无线通信模块（如Wi-Fi用于远程监控）的设备，还需满足CISPR 32（多媒体设备发射） 及特定射频模块的认证要求。针对线圈包装机特有的强感性负载和金属环境，抗扰度测试中的电快速瞬变脉冲群（EFT/B）测试（IEC/EN 61000-4-4） 和浪涌（Surge）测试（IEC/EN 61000-4-5） 尤为重要，模拟电网开关瞬变或雷击感应对设备的影响。

对于线缆缠绕包装机，EMC合规测试的关键在于依据其“预期使用环境”选择正确的标准类别（工业环境Class A），并重点关注其独特风险点：大功率电机启停导致的电压跌落/中断（IEC/EN 61000-4-11/34）、金属捆扎工具动作产生的静电放电（ESD, IEC/EN 61000-4-2）对控制面板的风险，以及整机金属结构对辐射发射的反射/谐振效应。测试需在典型工作循环（如卷绕、捆扎、贴标）下进行，并监测所有敏感功能（如位置传感器、张力控制、安全联锁）是否受扰。

测试配置的细节决定成败。包装机测试的挑战在于其尺寸和复杂性。

大型包装系统测试的特殊考量与配置方法

测试大型线圈包装生产线时，其尺寸常超出标准电波暗室（如3m法暗室）的容量限制。此时可采用现场测试（Field Test） 或使用替代法（如CDN法） 进行传导发射评估。辐射发射测试则可能需要移至开阔场（OATS）或大型半电波暗室（如10m法）。关键配置原则如下：

1. 代表性工作状态模拟：

   • 伺服电机需在满载加速/减速工况下运行。
   • 捆扎头需在最高频次下动作（模拟连续打包）。
   • 冷却风机等辅助设备需开启。
   • 使用金属模拟卷（真实线圈可能影响辐射场分布）。

2. 线缆布置标准化：

   • 电源线、信号线长度按标准规定（如1m悬垂），使用制造商标配线缆类型。
   • 多余线缆需捆扎成非谐振长度（如30-40cm直径的线束）。
   • 接地线按安装规范连接至参考接地平板。

3. 监测点与判据：

   • 核心判据：设备功能性能降级（如卷径测量误差超差、捆扎位置偏移、安全门误触发）。
   • 过程监控：PLC无故障报警、HMI无通信中断、伺服无过载报警。
   • 严酷等级：工业环境通常要求EFT 4kV (电源端口), 2kV (I/O端口)；Surge 2kV (线-线), 4kV (线-地)；ESD 接触放电6kV, 空气放电8kV。

经验表明，包装机在EFT测试中最易出现问题，尤其是连接至现场阀门和传感器的I/O端口。在一次为某知名钢厂设计的全自动线圈包装线测试中，捆扎机的接近传感器在施加2kV EFT脉冲时频繁误报“材料耗尽”，导致产线停机。根本原因是传感器电源线与未屏蔽的24V直流电源线平行走线过长（约5米），且PLC输入模块前端未安装瞬态抑制器件。通过在传感器电源入口增加RC滤波器（100Ω + 100nF）并在PLC输入模块前插入TVS阵列，问题彻底解决，顺利通过4级严酷度测试。

从设计到整改：实战验证的射频干扰抑制策略

降低包装系统的射频干扰是一个系统工程，需贯穿设计、生产、测试全流程。机柜EMC设计是基石：使用导电连续性良好的金属机柜（缝隙处使用EMC密封衬垫）；强弱电严格分区布局；敏感电路（如PLC、编码器接口）远离干扰源（如变频器、大电流接触器）；所有进出机柜线缆必须通过屏蔽端子排或滤波连接器（如D-Sub带滤波版本）。线缆处理是成败关键：伺服电机动力线必须采用对称屏蔽电缆（如CY型），屏蔽层两端360°端接至驱动器金属外壳和电机接线盒；模拟信号线（如张力传感器）务必使用双绞屏蔽线（STP），屏蔽层单点接地（通常在控制器端）；避免信号线与动力线平行布线，若不可避免则保持30cm以上间距或正交走线。

在电源端口，安装工业级EMI滤波器是抑制传导发射的首道防线。选择滤波器需考虑：额定电流（含浪涌电流）、电压等级、插入损耗特性（需覆盖150kHz-30MHz）、接地漏电流限制（尤其医疗/食品环境）。滤波器必须直接安装在机柜入口金属面板上，确保低阻抗接地（短而宽的接地线）。对于伺服驱动器等强干扰源，可在其直流母线侧加装直流电抗器，并在三相输入侧加装交流电抗器或dU/dt滤波器，有效抑制高频共模噪声和电压尖峰。针对控制端口的瞬态干扰（EFT/Surge），在PLC的DI/DO、AI/AO模块前端集成TVS二极管或压敏电阻与气体放电管组合的多级保护电路是经济高效的方案。

当预测试发现问题时，系统化整改至关重要。辐射发射超标通常在特定频点。

辐射发射(RE)超标诊断与对策速查表

辐射发射测试（30MHz - 1GHz）超标是最常见的合规性问题。下表提供快速诊断思路及针对性整改措施：

在整改某型号线材卷自动压缩捆扎机的RE超标问题时（超标点：158MHz，超限7dB），近场探头扫描发现峰值源来自伺服驱动器散热风扇区域（塑料格栅）。原设计风扇网罩为非金属材质，电磁波泄漏严重。解决方案：在塑料网罩内层粘贴透波导电丝网（不影响散热），并确保丝网与驱动器金属外壳紧密导电连接。此单一措施即将158MHz频点降低12dB，成本低廉且无需改动电路。这印证了“机箱是最后一道屏蔽防线”的原则。同时，对于捆扎头频繁动作引发的瞬态干扰，在其电磁阀线圈两端并联RC吸收回路（R=100Ω/2W, C=100nF/630V X2），有效抑制了因线圈电流突变产生的振铃噪声，显著改善了EFT抗扰度测试结果。

将EMC设计融入包装机全生命周期管理

实现并维持EMC合规性绝非一次性测试任务，而是贯穿设备全生命周期的持续过程。设计阶段早期介入（Early EMC） 最具成本效益：在PCB设计时即考虑高速信号完整性（阻抗控制、回流路径）、电源去耦（多层板、高频电容布局）、接口滤波（预留TVS和滤波器位置）。供应商元器件选型至关重要：优先选择通过CE/UL认证且具有完整EMC测试报告的部件（如伺服驱动器、开关电源），这能显著降低系统集成的风险。生产制造环节需严格控制：确保机柜接地连续性（使用毫欧表测试接地点阻抗）；线缆屏蔽层端接规范（避免“猪尾巴”式接地）；滤波器安装规范（金属对金属接触、短接地线）。

建立完善的EMC变更控制流程是维持合规性的关键。任何设计修改（如更换伺服型号、增加无线模块、改变线缆类型）或供应商切换，都必须评估其对EMC性能的潜在影响，必要时重新进行预测试。对于已部署的线圈包装生产线，定期的维护检查应包括：检查接地线是否松动或腐蚀；检查屏蔽电缆接头是否完好；检查滤波器状态（有无过热、损坏）；记录运行中出现的异常干扰现象（如偶发停机、传感器误报），这些可能是EMC性能劣化的早期信号。当设备工作环境变化（如附近新增大功率设备）或标准更新时，需评估是否需补充测试。

EMC合规性不仅是法律和市场准入要求，更是设备可靠性、安全性和品牌声誉的基石。一台频繁因电磁干扰而误动作或停机的包装机，将严重损害用户的生产效率和信任。通过将EMC理念深植于从概念设计到售后维护的每个环节，制造商能显著降低风险，提升产品竞争力。我们为某金属制品厂升级的全自动线圈包装线，正是凭借严格的EMC设计和完整的IEC测试报告，成功打入对电磁环境要求严苛的欧洲汽车供应链，成为其一级供应商的指定设备。

结论

在自动化程度日益提高的工业包装领域，尤其是高速、高精度的线缆/线圈缠绕包装系统中，EMC合规测试与射频干扰抑制已从可选项变为生存的必需品。射频干扰源于设备内部的高频开关、感性负载切换及数字通信，其影响轻则导致传感器误报、定位失准，重则引发系统宕机甚至安全事故。成功的关键在于系统化思维：深入理解干扰源（伺服驱动、变频器、电磁阀）和传播路径（传导、辐射、耦合）；严格遵循IEC/EN 61000-6-2/4等适用标准进行全方位测试（发射与抗扰度）；并在设计早期即植入EMC基因（优质元器件选型、优化PCB布局、规范机柜与线缆管理）。当测试超标时，基于频谱分析的精准诊断（如近场探头扫描）结合分层整改策略（滤波、屏蔽、接地优化），能高效解决问题。最终，将EMC管理融入产品全生命周期，确保设备在全球市场稳定可靠运行，为客户创造最大价值。电磁兼容性不仅是技术挑战，更是质量承诺和市场竞争力的核心体现。
